Bình Composite SCBA gồm những lớp nào? Vì sao bình có nhiều lớp?

Bình Composite SCBA là một trong những bộ phận quan trọng của thiết bị trợ thở, được sử dụng để chứa khí thở cho người làm việc trong môi trường có khói, khí độc hoặc thiếu oxy. Khác với bình thép truyền thống, bình Composite SCBA được cấu tạo từ nhiều vật liệu kết hợp, mỗi thành phần đảm nhiệm một chức năng riêng nhằm cân bằng giữa trọng lượng, độ bền và khả năng chịu áp suất.

Vậy bình Composite SCBA gồm những lớp nào và vì sao không sử dụng một vật liệu duy nhất? Hãy cùng Honeywell Safety tìm hiểu cấu tạo bên trong bình khí SCBA và vai trò của từng thành phần trong bài viết dưới đây.

1. Bình Composite SCBA là gì?

Bình Composite SCBA là bình chứa khí nén được sử dụng trong hệ thống SCBA (Self-Contained Breathing Apparatus). Khi kết hợp với bộ điều áp, mặt nạ và các bộ phận liên quan, bình cung cấp nguồn khí thở độc lập cho người sử dụng thay vì phụ thuộc vào không khí xung quanh.

Điểm đặc biệt của bình composite nằm ở kết cấu nhiều vật liệu. Thay vì sử dụng một thành bình kim loại dày để vừa chứa khí vừa chịu toàn bộ tải trọng, bình composite phân chia chức năng giữa liner và phần vật liệu gia cường bên ngoài.

Nhờ đó, nhà sản xuất có thể tối ưu tỷ lệ giữa khối lượng, độ bền và khả năng chịu áp suất. Đây cũng là lý do bình SCBA composite ngày càng được sử dụng trong các hệ thống bảo vệ hô hấp dành cho PCCC, cứu hộ và một số môi trường công nghiệp.

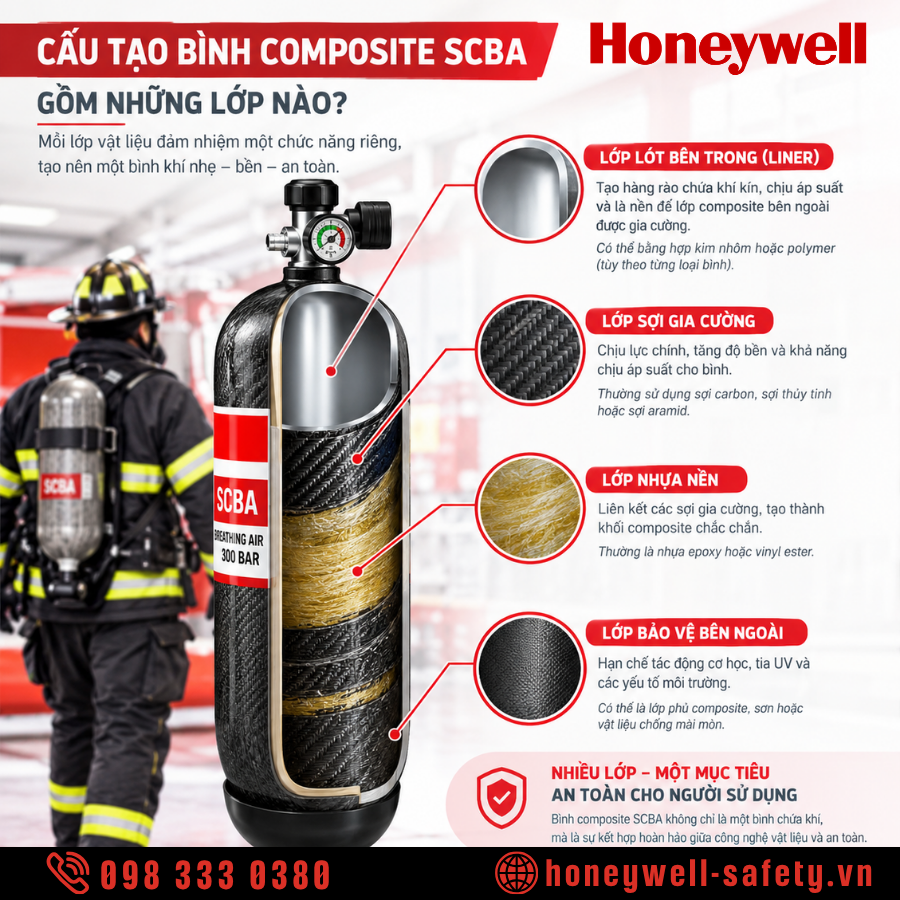

Cấu tạo bình khí composite scba bao gồm?

>> Xem thêm: Thiết bị trợ thở SCBA – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

1.1 Đặc điểm của bình Composite SCBA

Một thiết kế bình Composite SCBA phổ biến gồm liner ở bên trong, bên ngoài là hệ thống vật liệu composite được quấn hoặc gia cường quanh liner. Tùy loại bình, liner có thể sử dụng hợp kim nhôm hoặc polymer, trong khi phần gia cường có thể sử dụng sợi carbon kết hợp với nhựa nền.

Không phải tất cả bình composite đều có cấu tạo giống nhau hoàn toàn. Vật liệu, số lớp, phương pháp quấn sợi và lớp bảo vệ bên ngoài có thể thay đổi theo công nghệ của từng nhà sản xuất.

Vì vậy, khi tìm hiểu cấu tạo bình Composite SCBA, cần dựa trên tài liệu kỹ thuật của đúng model thay vì mặc định mọi bình composite đều có cùng kết cấu.

1.2 Ứng dụng trong PCCC và bảo hộ lao động

Trong PCCC và cứu hộ cứu nạn, người sử dụng có thể phải làm việc tại những khu vực có khói, khí độc hoặc nồng độ oxy không đảm bảo. Khi đó, SCBA cung cấp nguồn khí thở độc lập, giúp người sử dụng có thể thực hiện nhiệm vụ trong môi trường không an toàn cho hô hấp thông thường.

Ngoài PCCC, SCBA còn có thể được sử dụng trong một số môi trường công nghiệp hoặc hoạt động ứng phó sự cố, tùy theo yêu cầu đánh giá nguy cơ và tiêu chuẩn áp dụng.

2. Bình Composite SCBA gồm những lớp nào?

Đây là câu hỏi được quan tâm nhiều nhất khi tìm hiểu về bình SCBA composite. Một cấu tạo phổ biến có thể được hình dung từ trong ra ngoài như sau:

Lớp liner chứa khí → hệ thống sợi gia cường → nhựa nền liên kết sợi → lớp bảo vệ bên ngoài tùy thiết kế.

Trong đó, liner tạo hàng rào chứa khí; sợi gia cường đảm nhiệm phần lớn khả năng chịu tải của kết cấu composite; nhựa nền liên kết và cố định các sợi; còn lớp bảo vệ bên ngoài giúp hạn chế tác động cơ học lên kết cấu bên trong.

Tuy nhiên, cần lưu ý rằng “nhiều lớp” không đồng nghĩa mọi bình đều có đúng bốn lớp tách biệt. Nhựa nền nằm trong kết cấu composite cùng với sợi gia cường, còn lớp ngoài có thể khác nhau tùy thiết kế.

2.1 Lớp lót bên trong (Liner)

Liner nằm ở phía trong cùng của bình và tiếp xúc với khí nén. Chức năng chính của thành phần này là tạo ra hàng rào chứa khí kín, đồng thời làm nền để phần composite bên ngoài được gia cường.

Tùy kết cấu, liner có thể được chế tạo từ hợp kim nhôm hoặc polymer. Đây cũng là yếu tố thường được dùng để phân biệt Type 3 và Type 4 trong nhóm bình composite.

Với Type 3, liner thường là kim loại và được quấn hoàn toàn bằng vật liệu composite. Trong khi đó, Type 4 sử dụng liner polymer kết hợp với lớp composite gia cường bên ngoài. Các loại bình Type 3 và Type 4 có thể khác nhau về khối lượng, kết cấu và công nghệ sản xuất.

2.2 Lớp sợi carbon gia cường chịu lực

Sợi carbon là thành phần quan trọng trong kết cấu của nhiều loại bình Composite SCBA. Các sợi được quấn quanh liner theo hướng và mật độ được tính toán trong quá trình thiết kế, tạo thành hệ thống gia cường cho thành bình.

Khi bình được nạp khí ở áp suất cao, lực tác động lên thành bình được phân bổ vào hệ thống vật liệu gia cường. Nhờ đặc tính có độ bền cao so với khối lượng, sợi carbon cho phép tạo ra kết cấu chịu áp lực mà không phải tăng khối lượng bình quá nhiều.

Tuy nhiên, khả năng chịu áp suất của bình không chỉ phụ thuộc vào sợi carbon. Hiệu quả của toàn bộ kết cấu còn liên quan đến liner, lượng và hướng quấn sợi, nhựa nền, quy trình chế tạo và thiết kế của từng model.

2.3 Nhựa nền liên kết các sợi gia cường

Bên cạnh sợi gia cường, nhựa nền là thành phần không thể thiếu trong kết cấu composite. Nhựa bao quanh và liên kết các sợi, giúp cố định chúng và hỗ trợ truyền tải giữa các sợi khi bình chịu áp lực.

Vì vậy, về mặt kỹ thuật, không nên hiểu nhựa nền là một lớp nằm tách biệt hoàn toàn bên ngoài sợi carbon. Sợi gia cường và nhựa nền kết hợp với nhau để tạo thành phần composite chịu lực.

Cách kết hợp này giúp kết cấu hoạt động như một hệ thống thống nhất, trong đó từng thành phần phát huy đặc tính phù hợp của mình.

2.4 Lớp sợi thủy tinh và lớp bảo vệ bên ngoài

Một số bình composite sử dụng sợi thủy tinh hoặc vật liệu bảo vệ ở lớp ngoài cùng. Thành phần này có thể giúp hạn chế ảnh hưởng của ma sát, va quệt và hao mòn trong quá trình sử dụng.

Đây là lớp có ý nghĩa thực tế vì bình SCBA thường xuyên được mang theo người, đặt xuống sàn hoặc sử dụng tại những khu vực có nhiều vật cản.

Tuy nhiên, lớp ngoài không phải là “áo giáp” có thể loại bỏ mọi nguy cơ hư hỏng. Nếu bình chịu va đập mạnh hoặc xuất hiện dấu hiệu bất thường, cần kiểm tra theo hướng dẫn của nhà sản xuất và quy trình kỹ thuật phù hợp.

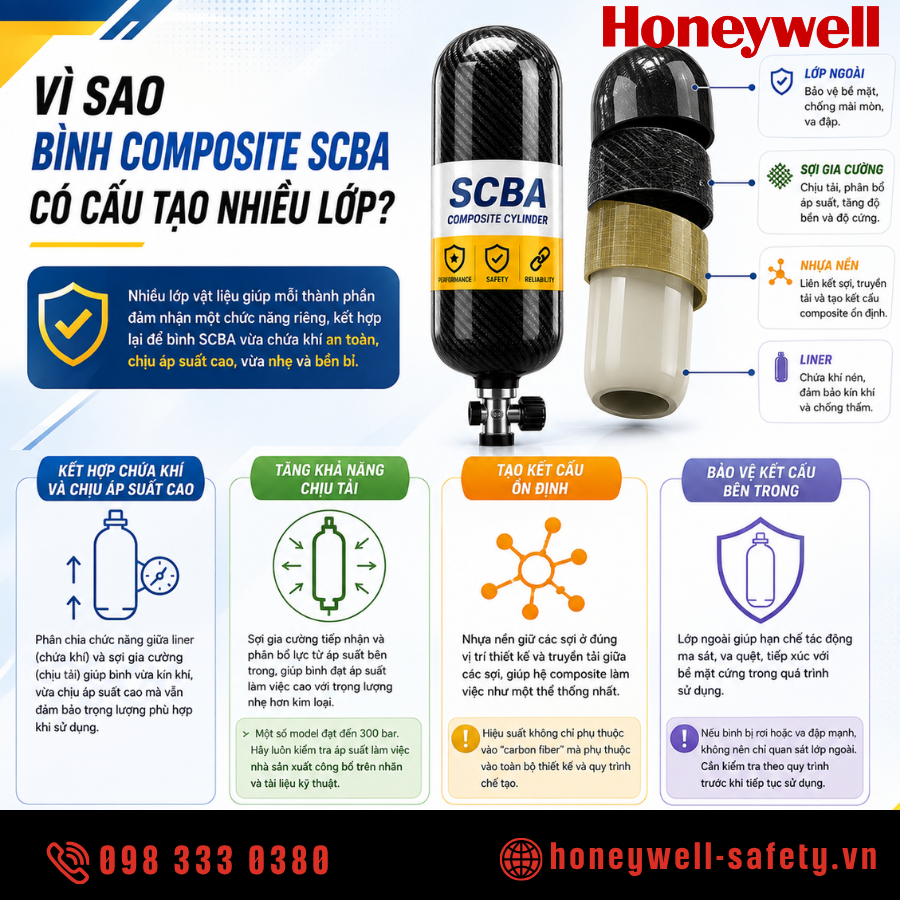

Vì sao bình Composite SCBA có cấu tạo nhiều lớp?

>> Xem thêm: Trang chủ – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

3. Vì sao bình Composite SCBA có cấu tạo nhiều lớp?

Việc sử dụng nhiều vật liệu không phải để làm cấu tạo bình phức tạp hơn mà nhằm phân chia chức năng giữa các thành phần.

Liner phù hợp với nhiệm vụ chứa khí, sợi gia cường phù hợp với nhiệm vụ chịu tải, nhựa nền giúp tạo kết cấu composite ổn định và lớp ngoài hỗ trợ bảo vệ bề mặt. Khi kết hợp, các thành phần này giúp bình đáp ứng nhiều yêu cầu cùng lúc.

3.1 Kết hợp khả năng chứa khí và chịu áp suất cao

Bình SCBA phải chứa khí nén ở áp suất cao nhưng đồng thời phải duy trì trọng lượng phù hợp để người sử dụng có thể mang theo trong quá trình làm việc.

Nếu chỉ sử dụng một vật liệu duy nhất, việc tối ưu đồng thời độ kín khí, khả năng chịu tải và trọng lượng sẽ khó khăn hơn. Vì vậy, cấu tạo composite cho phép mỗi thành phần đảm nhận một chức năng chính.

3.2 Sợi gia cường giúp tăng khả năng chịu tải

Khi khí được nạp vào bình, áp suất bên trong tạo ra lực tác động lên thành bình. Hệ thống sợi gia cường được thiết kế để tiếp nhận và phân bổ tải trọng trong kết cấu composite.

Nhờ vậy, bình có thể được thiết kế cho mức áp suất làm việc cao trong khi vẫn duy trì trọng lượng phù hợp. Một số model SCBA trên thị trường có áp suất làm việc đến 300 bar, nhưng đây không phải mức áp suất áp dụng cho mọi bình Composite SCBA.

Do đó, khi lựa chọn bình khí SCBA, cần kiểm tra trực tiếp áp suất làm việc được nhà sản xuất công bố trên nhãn và tài liệu kỹ thuật.

3.3 Nhựa nền giúp tạo kết cấu composite ổn định

Sợi carbon có độ bền cao nhưng không thể tự tạo thành một kết cấu bình hoàn chỉnh nếu không được liên kết và cố định.

Nhựa nền giữ các sợi ở vị trí thiết kế, đồng thời hỗ trợ truyền tải giữa các sợi. Nhờ vậy, sợi gia cường và nhựa nền cùng làm việc như một hệ thống vật liệu composite.

Đây chính là lý do không nên đánh giá khả năng chịu lực của bình chỉ dựa trên tên vật liệu như “carbon fiber”. Hiệu suất thực tế phụ thuộc vào toàn bộ thiết kế và quy trình chế tạo.

3.4 Lớp ngoài giúp bảo vệ kết cấu bên trong

Trong quá trình sử dụng, bình có thể chịu nhiều tác động như ma sát, va quệt hoặc tiếp xúc với bề mặt cứng. Lớp bảo vệ ngoài giúp hạn chế một phần những tác động này lên kết cấu composite bên trong.

Tuy nhiên, nếu bình đã bị rơi hoặc va đập mạnh, người dùng không nên chỉ quan sát lớp ngoài rồi kết luận bình vẫn an toàn. Thiết bị chịu áp lực cần được đánh giá theo quy trình phù hợp trước khi tiếp tục sử dụng.

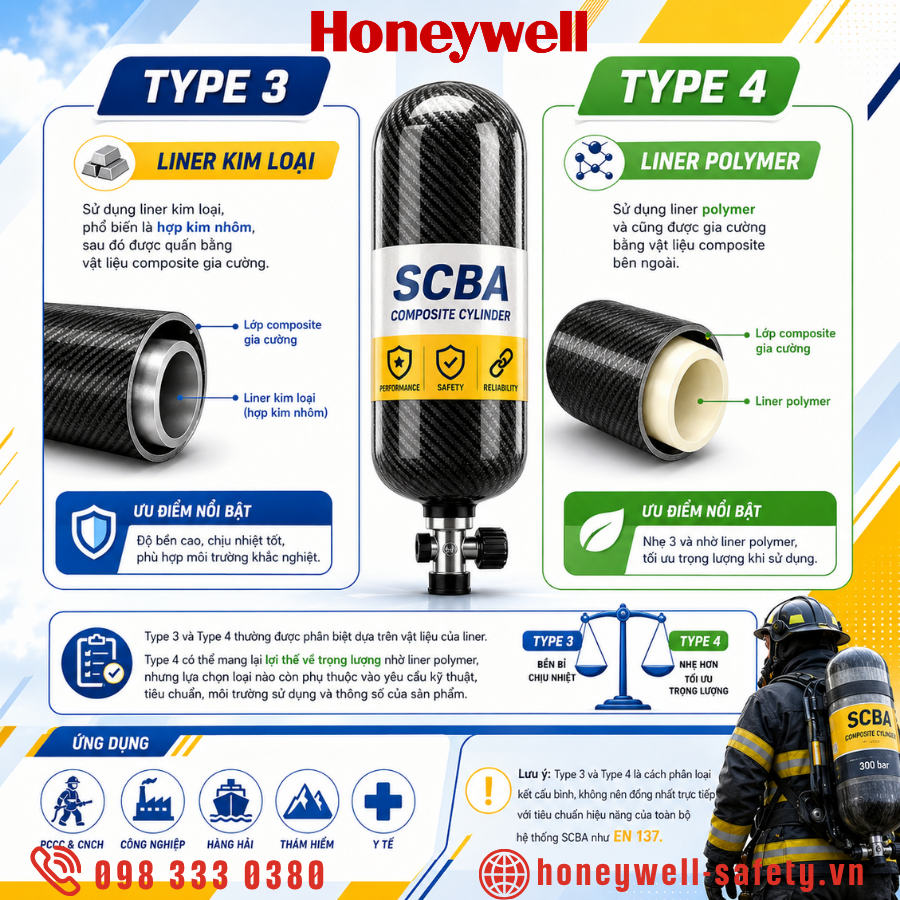

Cấu tạo bình type 3 và type 4

4. Ưu điểm của cấu tạo bình Composite SCBA nhiều lớp

Nhờ kết hợp nhiều vật liệu, cấu tạo bình Composite SCBA mang lại sự cân bằng giữa trọng lượng, khả năng chịu áp suất và độ bền.

4.1 Trọng lượng nhẹ, thuận tiện khi di chuyển

Một trong những ưu điểm nổi bật của bình composite là khả năng giảm trọng lượng so với nhiều thiết kế bình thép truyền thống có cùng dung tích.

Điều này đặc biệt có ý nghĩa đối với người sử dụng phải mang toàn bộ hệ thống SCBA trong thời gian dài. Trọng lượng thấp hơn có thể giúp việc di chuyển, leo cầu thang và thao tác trong không gian hẹp thuận tiện hơn.

Tuy nhiên, trọng lượng thực tế vẫn phụ thuộc vào dung tích, loại liner, vật liệu gia cường, áp suất làm việc và thiết kế của từng model.

4.2 Khả năng chịu áp suất cao

Bình Composite SCBA được thiết kế để chứa khí nén ở áp suất cao. Tuy nhiên, mỗi model có thể có thông số khác nhau.

Khi lựa chọn bình khí SCBA, người dùng nên kiểm tra các thông tin như dung tích, áp suất làm việc, áp suất thử, loại liner và tiêu chuẩn áp dụng.

Đặc biệt, không nên mặc định rằng tất cả bình composite đều có thể làm việc ở 300 bar chỉ vì một số model có mức áp suất này.

4.3 Độ bền phù hợp với môi trường làm việc khắc nghiệt

SCBA thường được sử dụng trong những điều kiện làm việc có yêu cầu cao về an toàn. Vì vậy, bình không chỉ cần chịu được áp suất mà còn phải đáp ứng các yêu cầu về vật liệu, thiết kế và thử nghiệm.

EN 137:2006 quy định các yêu cầu tối thiểu về tính năng và thử nghiệm đối với SCBA mạch hở sử dụng khí nén kèm mặt nạ toàn mặt, trong đó có các yêu cầu liên quan đến bình chịu áp lực và van.

Điều này cho thấy việc lựa chọn bình không nên dựa đơn thuần vào vật liệu hay trọng lượng mà cần xem xét cả tiêu chuẩn và chứng nhận phù hợp của sản phẩm.

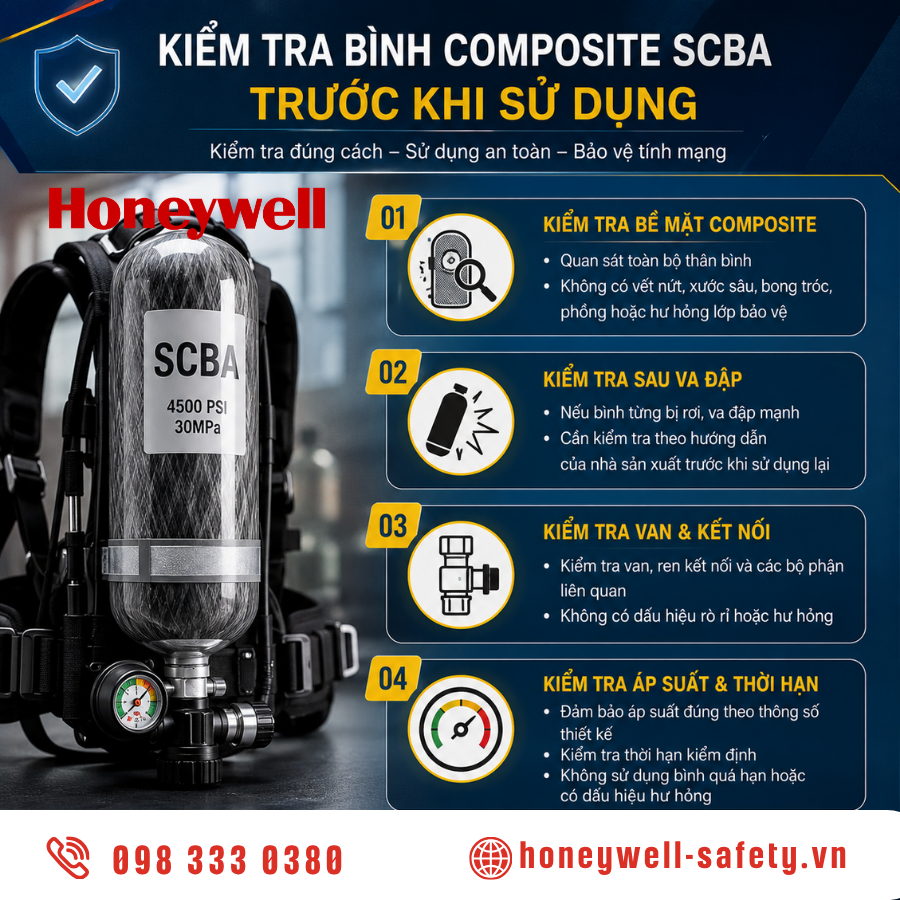

Kiểm tra bình khí composite scba trước khi sử dụng

5. Các loại bình Composite SCBA có giống nhau không?

Câu trả lời là không hoàn toàn.

Các mẫu bình Composite SCBA có thể khác nhau về dung tích, áp suất làm việc, vật liệu liner, loại sợi gia cường, phương pháp quấn sợi và lớp bảo vệ bên ngoài.

Vì vậy, khi lựa chọn bình, người dùng cần đọc đúng thông số của từng model thay vì chỉ dựa vào tên gọi “bình composite”.

5.1 Phân loại theo dung tích và thời gian sử dụng

Bình SCBA có nhiều mức dung tích khác nhau. Dung tích lớn hơn thường cho phép chứa lượng khí lớn hơn, nhưng không thể dùng dung tích để xác định chính xác thời gian thở trong mọi trường hợp.

Thời gian sử dụng còn phụ thuộc vào áp suất nạp, mức tiêu thụ khí của người dùng, cường độ hoạt động và đặc tính của hệ thống SCBA.

Do đó, khi lựa chọn bình cho PCCC hoặc công nghiệp, cần căn cứ vào điều kiện làm việc thực tế thay vì chỉ chọn bình có dung tích lớn nhất.

5.2 Phân loại theo kết cấu: Type 3 và Type 4

Type 3 và Type 4 thường được phân biệt dựa trên vật liệu của liner.

Type 3 thường sử dụng liner kim loại, phổ biến là hợp kim nhôm, sau đó được quấn bằng vật liệu composite gia cường. Type 4 sử dụng liner polymer và cũng được gia cường bằng vật liệu composite bên ngoài.

Type 4 có thể mang lại lợi thế về trọng lượng nhờ liner polymer, nhưng lựa chọn loại nào còn phụ thuộc vào yêu cầu kỹ thuật, tiêu chuẩn, môi trường sử dụng và thông số của sản phẩm.

Cần lưu ý rằng Type 3 và Type 4 là cách phân loại kết cấu bình, không nên đồng nhất trực tiếp với tiêu chuẩn hiệu năng của toàn bộ hệ thống SCBA như EN 137.

6. Cách kiểm tra bình Composite SCBA trước khi sử dụng

Bình Composite SCBA là thiết bị chịu áp lực nên việc kiểm tra trước khi sử dụng có ý nghĩa đặc biệt quan trọng.

EN 137:2006 đưa ra các yêu cầu đối với SCBA mạch hở, bao gồm các yêu cầu về vật liệu, khối lượng, kết nối, các bộ phận của thiết bị, bình chịu áp lực và van. Tiêu chuẩn cũng quy định các phương pháp thử để đánh giá sự phù hợp của thiết bị.

Trong thực tế, người sử dụng cần kết hợp kiểm tra trực quan với quy trình kiểm tra và bảo dưỡng do nhà sản xuất quy định.

6.1 Kiểm tra trầy xước, nứt vỡ trên bề mặt composite

Trước khi sử dụng, nên quan sát toàn bộ thân bình để phát hiện các dấu hiệu như nứt, xước sâu, bong tróc, phồng hoặc hư hỏng lớp bảo vệ.

Những tổn thương bất thường trên khu vực composite chịu lực cần được đánh giá cẩn thận. Không nên tự ý che phủ hoặc sửa chữa bề mặt rồi tiếp tục sử dụng.

6.2 Kiểm tra sau khi bình bị va đập

Nếu bình từng bị rơi, va đập mạnh hoặc chịu tác động bất thường, cần thực hiện kiểm tra theo hướng dẫn của nhà sản xuất trước khi đưa trở lại sử dụng.

Đặc biệt, không nên kết luận bình vẫn an toàn chỉ vì không nhìn thấy vết nứt rõ ràng. Với bình chịu áp lực cao, một số tổn thương kết cấu có thể cần phương pháp kiểm tra chuyên môn mới đánh giá được.

6.3 Kiểm tra van và các điểm kết nối

Bên cạnh thân bình, cần kiểm tra van, ren kết nối và các bộ phận liên quan. Những vị trí này cần hoạt động đúng chức năng và không có dấu hiệu rò rỉ hoặc hư hỏng.

Nếu phát hiện bất thường, không nên tự ý tháo hoặc sửa chữa khi không có chuyên môn phù hợp.

6.4 Kiểm tra áp suất và thời hạn kiểm định

Người sử dụng cần kiểm tra áp suất của bình theo thông số thiết kế và đối chiếu với tình trạng thực tế của hệ thống.

Bên cạnh đó, cần theo dõi thông tin về kiểm định, thử nghiệm và thời hạn sử dụng theo quy định áp dụng cho bình, hướng dẫn của nhà sản xuất và yêu cầu của đơn vị sử dụng.

Không sử dụng bình đã quá hạn kiểm tra/kiểm định theo yêu cầu áp dụng hoặc có dấu hiệu hư hỏng chưa được đánh giá.

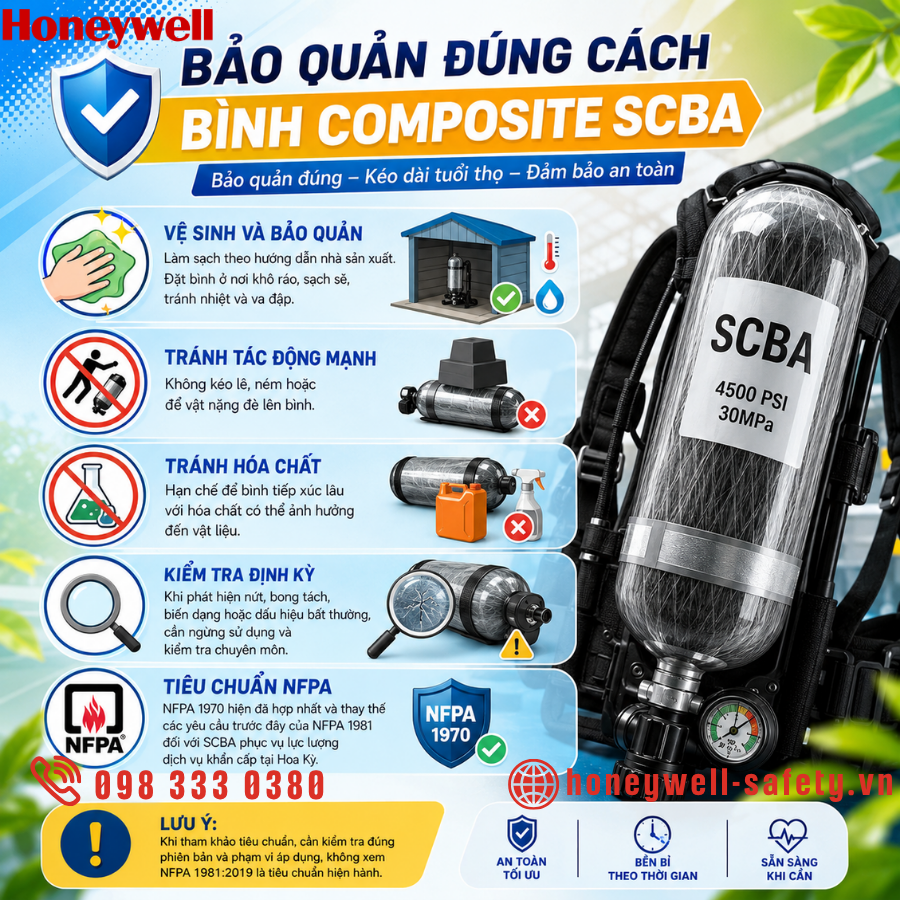

Bảo quan bình composite đúng cách

7. Cách bảo quản bình Composite SCBA đúng kỹ thuật

– Vệ sinh và bảo quản: Làm sạch theo hướng dẫn nhà sản xuất, đặt bình ở nơi khô ráo, sạch sẽ, tránh nhiệt và va đập.

– Tránh tác động mạnh: Không kéo lê, ném hoặc để vật nặng đè lên bình.

– Tránh hóa chất: Hạn chế để bình tiếp xúc lâu với hóa chất có thể ảnh hưởng đến vật liệu.

– Kiểm tra định kỳ: Khi phát hiện nứt, bong tách, biến dạng hoặc dấu hiệu bất thường, cần ngừng sử dụng và kiểm tra chuyên môn.

– Tiêu chuẩn NFPA: NFPA 1970 hiện đã hợp nhất và thay thế các yêu cầu trước đây của NFPA 1981 đối với SCBA phục vụ lực lượng dịch vụ khẩn cấp tại Hoa Kỳ.

Lưu ý: Khi tham khảo tiêu chuẩn, cần kiểm tra đúng phiên bản và phạm vi áp dụng, không xem NFPA 1981:2019 là tiêu chuẩn hiện hành.
