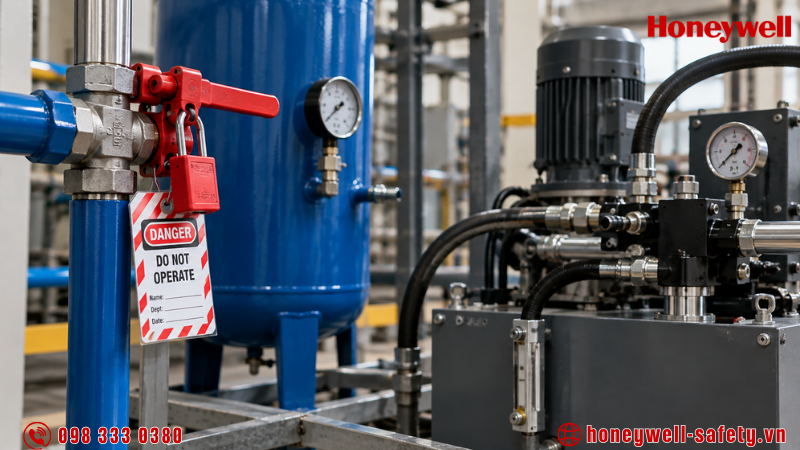

LOTO cho hệ thống khí nén và thủy lực: Những điểm cần kiểm soát

LOTO cho hệ thống khí nén và thủy lực. Trong quá trình bảo trì, sửa chữa hệ thống khí nén và thủy lực, việc dừng máy hoặc ngắt nguồn điện không đồng nghĩa với việc thiết bị đã hoàn toàn an toàn. Áp suất còn tồn tại trong đường ống, bình chứa và các cơ cấu vận hành vẫn có thể gây ra chuyển động bất ngờ hoặc giải phóng năng lượng nguy hiểm.

LOTO (Lockout/Tagout) là biện pháp quan trọng giúp kiểm soát các nguồn năng lượng này trong quá trình bảo trì. Đối với hệ thống khí nén và thủy lực, việc thực hiện LOTO cần kết hợp cô lập nguồn cấp, kiểm soát năng lượng tích trữ và xác minh trạng thái an toàn trước khi bắt đầu công việc.

1. LOTO là gì?

Khái niệm

LOTO (Lockout/Tagout) là quy trình khóa và gắn thẻ cảnh báo nhằm kiểm soát các nguồn năng lượng nguy hiểm trong quá trình bảo trì, sửa chữa hoặc vệ sinh thiết bị. Mục đích là ngăn thiết bị khởi động ngoài ý muốn hoặc giải phóng năng lượng có thể gây thương tích cho người lao động.

Trong đó, Lockout là việc sử dụng thiết bị khóa để duy trì bộ phận cách ly năng lượng ở trạng thái an toàn. Tagout là việc gắn thẻ cảnh báo nhằm nhận diện người thực hiện, tình trạng thiết bị và thông báo không được vận hành. LOTO được áp dụng cho nhiều dạng năng lượng như điện, khí nén, thủy lực và cơ học.

Đặc điểm năng lượng khí nén và thủy lực

Hệ thống khí nén sử dụng không khí được nén dưới áp suất để truyền năng lượng và vận hành các thiết bị như xi lanh, van điều khiển hoặc cơ cấu chấp hành. Do không khí có khả năng nén và giãn nở, năng lượng vẫn có thể được tích trữ trong bình chứa, đường ống và các khoang làm việc ngay cả khi máy nén đã ngừng hoạt động.

Hệ thống thủy lực sử dụng chất lỏng có áp suất để truyền lực và điều khiển chuyển động. Mặc dù chất lỏng có khả năng nén rất thấp, năng lượng vẫn có thể tích trữ trong bộ tích áp, đường ống, xi lanh và các bộ phận đàn hồi hoặc chịu tải của hệ thống.

Điểm chung của hai hệ thống là nguồn cấp đã được ngắt nhưng năng lượng nguy hiểm vẫn có thể tồn tại. Vì vậy, thực hiện LOTO cần kết hợp cô lập nguồn cấp với kiểm soát áp suất dư và các cơ cấu có khả năng chuyển động.

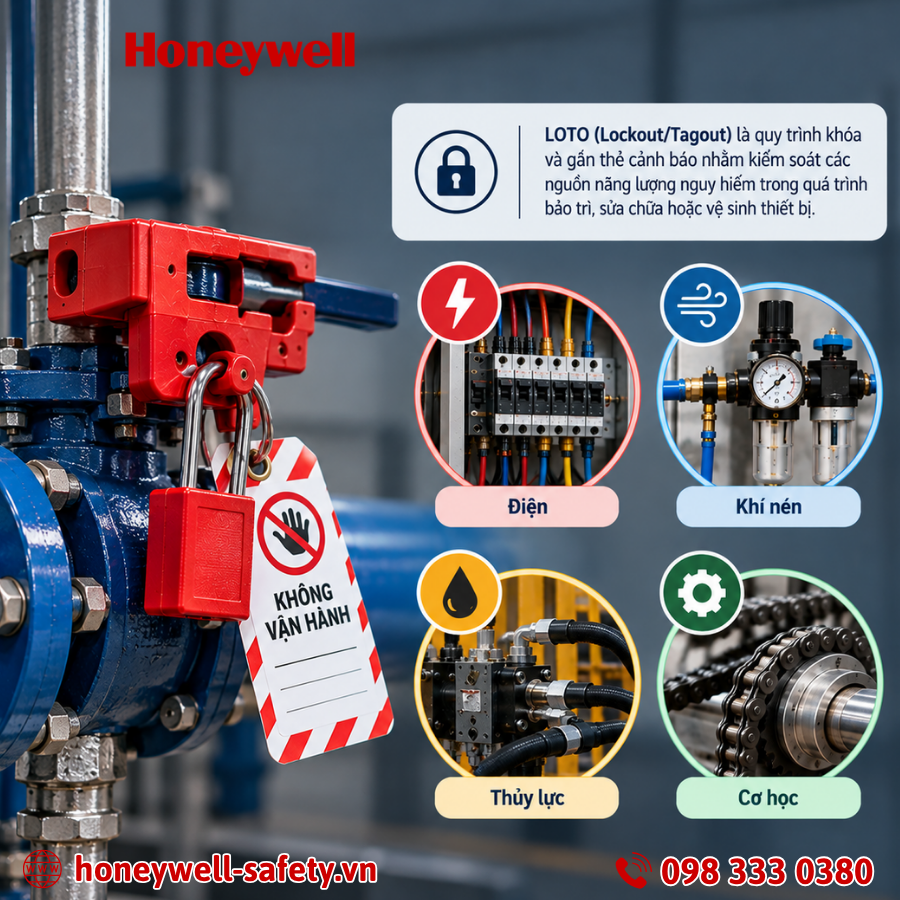

LOTO cho hệ thống khí nén và thủy lực

>> Xem thêm: Trang chủ – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

2. Những nguy cơ khi không kiểm soát năng lượng đúng cách

Áp suất dư trong hệ thống

Áp suất dư là áp suất còn tồn tại trong hệ thống sau khi nguồn cấp đã được ngắt hoặc thiết bị ngừng vận hành. Áp suất này có thể bị giữ lại trong đường ống, bình chứa, bộ tích áp và các khoang làm việc do cấu tạo của hệ thống hoặc trạng thái đóng mở của van.

Khi tháo đường ống, đầu nối hoặc bộ phận chịu áp mà chưa kiểm soát áp suất dư, khí nén hoặc dầu thủy lực có thể thoát ra đột ngột. Năng lượng giải phóng có thể làm văng chi tiết, gây va đập hoặc khiến người lao động tiếp xúc trực tiếp với môi chất dưới áp suất cao.

Đặc biệt, việc xả áp tại một vị trí không đồng nghĩa toàn bộ hệ thống đã hết áp suất. Những đoạn đường ống hoặc khoang bị cô lập bởi van một chiều, van điều khiển hay các cơ cấu khác vẫn có thể duy trì áp suất và cần được kiểm tra riêng.

Chuyển động thiết bị ngoài ý muốn

Các cơ cấu như xi lanh, piston, bàn nâng hoặc tay kẹp có thể chuyển động bất ngờ khi áp suất còn tồn tại trong hệ thống. Chuyển động cũng có thể phát sinh khi trạng thái van thay đổi hoặc áp suất được giải phóng không đồng đều giữa các khoang làm việc.

Ngoài năng lượng áp suất, trọng lực cũng là yếu tố cần được kiểm soát. Ví dụ, một bàn nâng thủy lực đang giữ tải có thể hạ xuống khi áp suất suy giảm hoặc khi bộ phận giữ tải không còn hoạt động như dự kiến.

Những chuyển động này có thể gây kẹp, nghiền hoặc va đập, đặc biệt khi người lao động đang tháo lắp thiết bị tại khu vực có cơ cấu chuyển động. Vì vậy, cần có biện pháp cố định hoặc chống đỡ phù hợp, không chỉ dựa vào áp suất để duy trì vị trí an toàn của thiết bị.

Rò rỉ khí nén hoặc dầu thủy lực áp suất cao

Khí nén thoát ra dưới áp suất cao có thể tạo ra luồng khí mạnh, làm văng bụi bẩn, vật liệu hoặc các chi tiết không được cố định. Tình trạng này có thể xảy ra khi đường ống, đầu nối hoặc bộ phận chịu áp bị hư hỏng hay tháo lắp khi hệ thống chưa được kiểm soát năng lượng.

Đối với hệ thống thủy lực, dầu rò rỉ qua khe hở nhỏ có thể tạo thành tia chất lỏng áp suất cao, có khả năng xuyên qua da và gây tổn thương mô nghiêm trọng. Vết thương ban đầu có thể rất nhỏ nhưng vẫn cần được xử lý y tế khẩn cấp.

Do đó, không được dùng tay hoặc các bộ phận cơ thể để tìm vị trí rò rỉ dầu thủy lực. Việc kiểm tra phải được thực hiện bằng phương pháp và dụng cụ phù hợp, đồng thời tuân thủ yêu cầu kiểm soát áp suất của thiết bị.

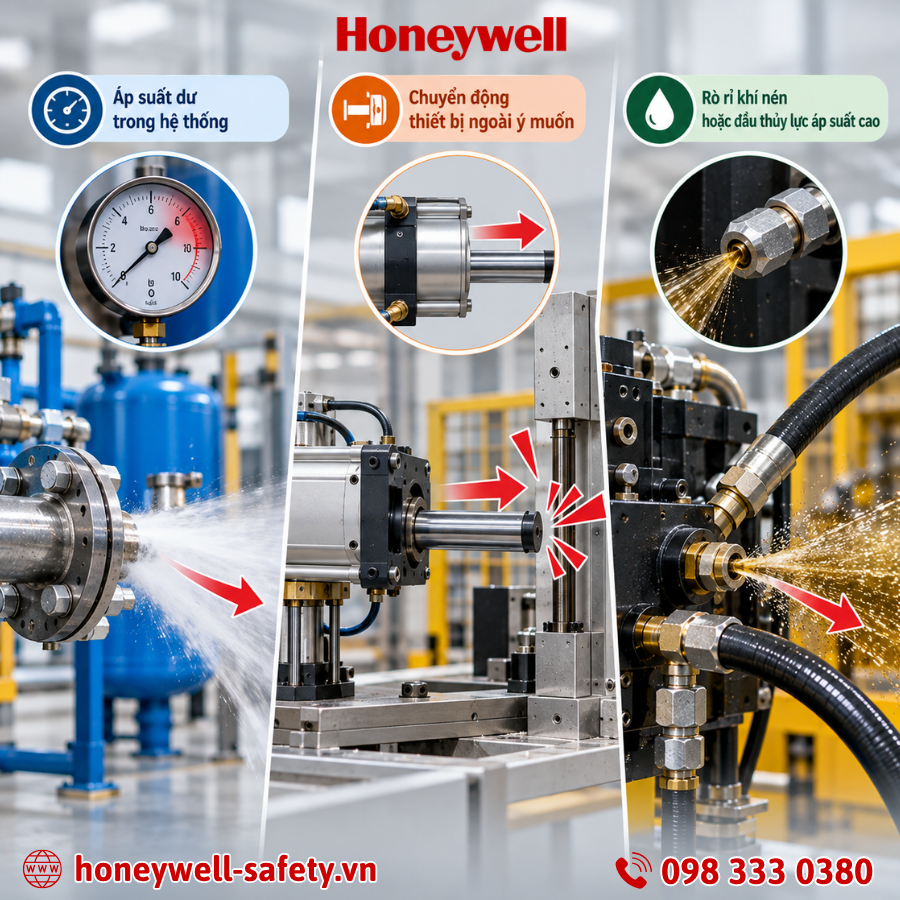

Những nguy cơ khi không kiểm soát năng lượng đúng cách

>> Xem thêm: Hệ thống khóa an toàn LOTO – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

3. Những điểm cần kiểm soát khi thực hiện LOTO

Xác định và cô lập nguồn năng lượng

Trước khi thực hiện LOTO, cần xác định đầy đủ các nguồn năng lượng có thể ảnh hưởng đến thiết bị. Đối với hệ thống khí nén và thủy lực, các nguồn này có thể bao gồm máy nén khí, bơm thủy lực, bình chứa, bộ tích áp và các nguồn năng lượng điện hoặc cơ học liên quan.

Sau khi nhận diện, cần xác định đúng vị trí các bộ phận cách ly như van khóa nguồn cấp, thiết bị ngắt nguồn hoặc cơ cấu cách ly chuyên dụng. Việc cô lập phải phù hợp với sơ đồ hệ thống và quy trình bảo trì, bảo đảm ngăn năng lượng từ nguồn cấp tiếp tục truyền đến khu vực làm việc.

Cần phân biệt giữa dừng thiết bị và cô lập năng lượng. Nút dừng máy, nút dừng khẩn cấp hoặc lệnh dừng trên hệ thống điều khiển chỉ thực hiện chức năng điều khiển, không được sử dụng thay thế bộ phận cách ly năng lượng khi thực hiện LOTO.

Khóa và gắn thẻ tại điểm cô lập

Sau khi cô lập nguồn năng lượng, cần sử dụng thiết bị khóa phù hợp để duy trì bộ phận cách ly ở trạng thái an toàn. Tùy theo cấu tạo hệ thống, thiết bị khóa có thể được lắp tại van cách ly, công tắc ngắt nguồn hoặc những vị trí được thiết kế cho việc khóa an toàn.

Thẻ cảnh báo được gắn tại điểm khóa nhằm nhận diện người thực hiện và thông báo rằng thiết bị đang trong quá trình bảo trì. Thẻ cần có thông tin rõ ràng, dễ nhận biết và được quản lý theo quy trình LOTO của đơn vị.

Đối với hệ thống có nhiều nguồn cấp hoặc nhiều điểm cô lập, cần khóa và gắn thẻ tại đầy đủ các vị trí được xác định trong quy trình. Chỉ khóa một van hoặc một nguồn cấp có thể không đủ để ngăn năng lượng truyền đến thiết bị từ những nguồn khác.

Giải phóng năng lượng tích trữ

Sau khi nguồn cấp được cô lập và khóa an toàn, cần xử lý phần năng lượng còn tích trữ trong hệ thống. Đối với hệ thống khí nén, việc kiểm soát có thể bao gồm xả áp suất trong đường ống, bình chứa hoặc các khoang làm việc thông qua những vị trí được thiết kế phù hợp.

Với hệ thống thủy lực, cần đặc biệt chú ý đến bộ tích áp, xi lanh và các đoạn mạch có khả năng giữ áp suất. Bộ tích áp có thể duy trì năng lượng ngay cả khi bơm đã ngừng hoạt động. Việc giải phóng hoặc kiểm soát năng lượng tại các bộ phận này phải tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.

Ngoài áp suất, cần kiểm soát các dạng năng lượng khác như trọng lực, lực lò xo hoặc tải trọng đang được nâng đỡ. Những cơ cấu có nguy cơ dịch chuyển phải được hạ về vị trí an toàn, cố định hoặc chống đỡ bằng biện pháp phù hợp trước khi bảo trì.

Kiểm tra trạng thái an toàn trước khi làm việc

Sau khi cô lập và kiểm soát năng lượng tích trữ, cần xác minh thiết bị đã đạt trạng thái an toàn trước khi bắt đầu công việc. Đây là bước quan trọng nhằm phát hiện những nguồn năng lượng chưa được cô lập hoặc áp suất còn tồn tại tại các vị trí làm việc.

Việc xác minh có thể sử dụng đồng hồ đo áp suất, điểm kiểm tra chuyên dụng hoặc phương pháp được quy định trong quy trình kỹ thuật. Tuy nhiên, chỉ số áp suất bằng không tại một đồng hồ không nhất thiết chứng minh toàn bộ hệ thống đã hết áp suất, đặc biệt khi có các đoạn mạch bị cô lập.

Đồng thời, cần kiểm tra tình trạng cố định các cơ cấu chuyển động và khả năng năng lượng tái tích tụ trong quá trình bảo trì. Nếu vẫn tồn tại nguy cơ, phải áp dụng biện pháp kiểm soát bổ sung trước khi cho phép người lao động bắt đầu công việc.

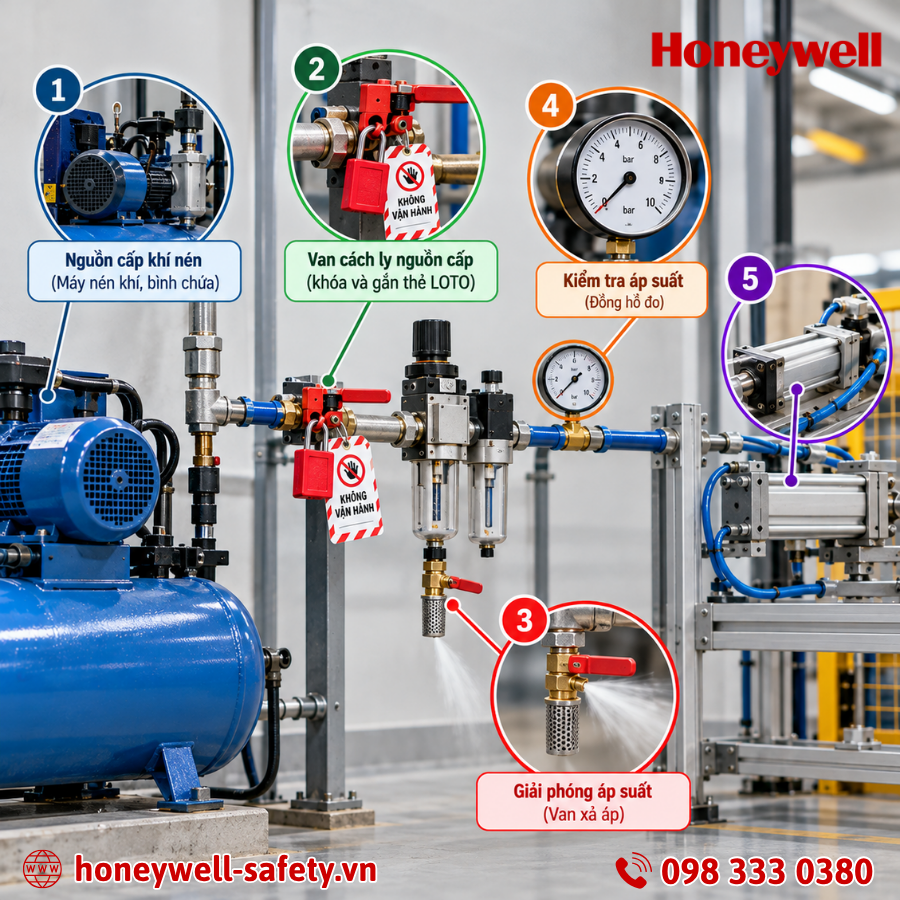

Những điểm cần kiểm soát khi thực hiện LOTO

4. Thiết bị hỗ trợ LOTO cho hệ thống khí nén và thủy lực

Thiết bị khóa van

Thiết bị khóa van được sử dụng để duy trì van cách ly ở trạng thái đã xác định, ngăn người khác tự ý thay đổi trạng thái van trong quá trình bảo trì. Đây là một trong những nhóm thiết bị hỗ trợ LOTO thường gặp tại các hệ thống đường ống công nghiệp.

Tùy theo cấu tạo hệ thống, có thể sử dụng thiết bị khóa van bi, van cổng hoặc các loại khóa chuyên dụng phù hợp với bộ phận cách ly. Việc lựa chọn cần dựa trên loại van, kích thước, vị trí lắp đặt và khả năng duy trì trạng thái khóa.

Cần lưu ý rằng thiết bị khóa van không có chức năng tự xả áp suất hoặc loại bỏ năng lượng tích trữ. Vì vậy, sau khi khóa van, người thực hiện vẫn phải kiểm soát áp suất dư và xác minh trạng thái an toàn theo quy trình.

Ổ khóa an toàn và thẻ cảnh báo

Ổ khóa an toàn được sử dụng kết hợp với thiết bị khóa tại điểm cô lập, giúp ngăn việc tháo thiết bị khóa hoặc thay đổi trạng thái cách ly ngoài ý muốn. Ổ khóa cần được lựa chọn và quản lý phù hợp với quy trình LOTO của đơn vị.

Thẻ cảnh báo có chức năng cung cấp thông tin về tình trạng thiết bị, người thực hiện và yêu cầu không vận hành. Thẻ cần được gắn tại vị trí dễ nhận biết, có nội dung rõ ràng để những người liên quan nhận diện được khu vực đang bảo trì.

Khác với ổ khóa, thẻ cảnh báo không trực tiếp ngăn thao tác bằng cơ học. Vì vậy, không được tự ý sử dụng thẻ thay thế ổ khóa khi quy trình yêu cầu khóa cách ly. Việc áp dụng hình thức chỉ gắn thẻ phải đáp ứng các điều kiện và biện pháp bảo vệ tương ứng theo quy định áp dụng.

Thiết bị khóa và phụ kiện hỗ trợ khác

Ngoài thiết bị khóa van và ổ khóa an toàn, LOTO còn có thể sử dụng khóa nhóm, hộp khóa nhóm, càng khóa an toàn hoặc các phụ kiện hỗ trợ khác. Những thiết bị này giúp tổ chức việc kiểm soát năng lượng khi hệ thống có nhiều điểm cách ly hoặc nhiều người cùng tham gia bảo trì.

Trong hoạt động bảo trì theo nhóm, mỗi người lao động cần được bảo vệ bằng cơ chế khóa cá nhân hoặc phương án khóa nhóm phù hợp. Điều này giúp ngăn việc khôi phục nguồn năng lượng khi vẫn còn người đang thực hiện công việc.

Việc lựa chọn phụ kiện LOTO cần dựa trên số lượng điểm cô lập, cấu tạo thiết bị và phương án tổ chức bảo trì. Các phụ kiện chỉ hỗ trợ duy trì và quản lý trạng thái khóa, không thay thế việc cô lập, kiểm soát năng lượng tích trữ và xác minh an toàn.

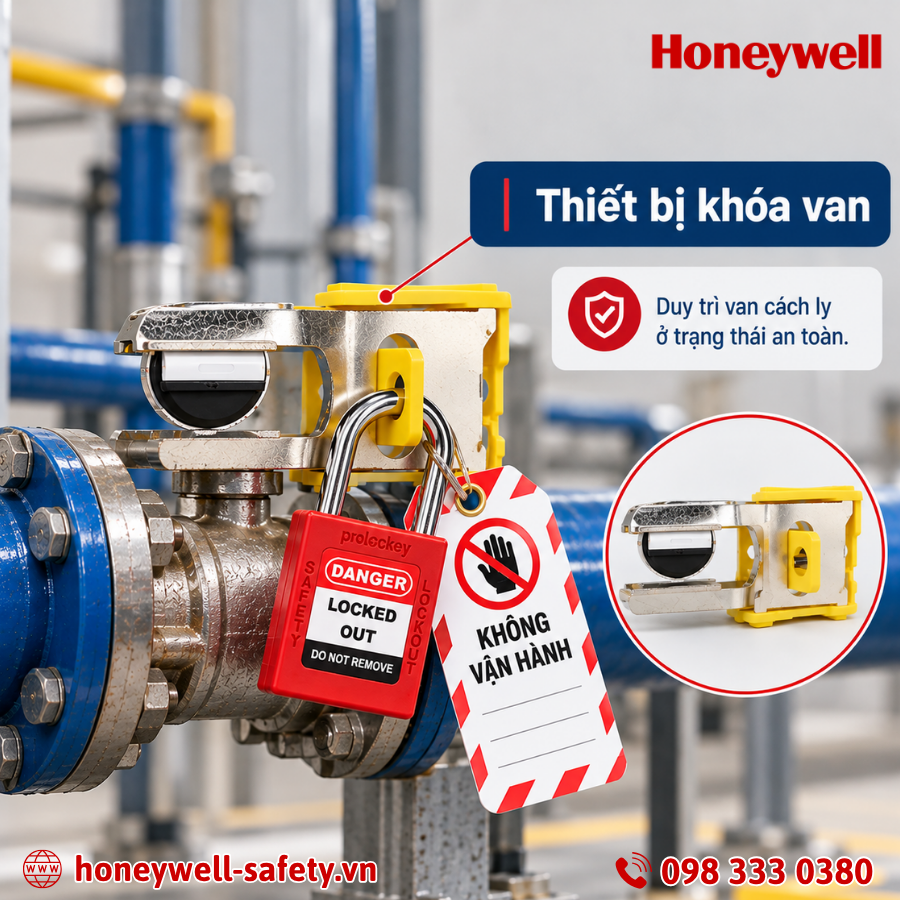

Thiết bị hỗ trợ LOTO cho hệ thống khí nén và thủy lực

5. Những lưu ý khi thực hiện LOTO

Trong quá trình bảo trì

LOTO cần được thực hiện bởi người đã được huấn luyện và phân công phù hợp với công việc. Trước khi bắt đầu, cần xác định phạm vi bảo trì, các nguồn năng lượng liên quan và thông báo cho những người có thể bị ảnh hưởng bởi việc dừng thiết bị.

Trong suốt quá trình bảo trì, các điểm cô lập phải được duy trì ở trạng thái an toàn. Không được tự ý tháo khóa, thay đổi trạng thái van hoặc cấp lại năng lượng khi chưa thực hiện đầy đủ các bước theo quy trình.

Nếu phát hiện nguồn năng lượng chưa được kiểm soát, áp suất tái tích tụ hoặc điều kiện làm việc thay đổi, cần dừng công việc để đánh giá lại nguy cơ. Chỉ tiếp tục khi các biện pháp kiểm soát bổ sung đã được thực hiện và trạng thái an toàn được xác nhận.

Khi khôi phục vận hành

Trước khi khôi phục nguồn năng lượng, cần kiểm tra tình trạng thiết bị, các mối nối, bộ phận bảo vệ và dụng cụ làm việc. Đồng thời, phải bảo đảm các bộ phận đã được lắp đặt đúng vị trí và không còn vật dụng có thể gây nguy hiểm khi thiết bị hoạt động.

Người lao động cần được thông báo và rời khỏi khu vực nguy hiểm trước khi khôi phục vận hành. Việc tháo khóa và thẻ cảnh báo phải tuân thủ quy trình, thông thường do người đã lắp khóa thực hiện. Trường hợp ngoại lệ phải được xử lý theo thủ tục được phê duyệt.

Sau khi hoàn tất các bước kiểm tra, nguồn khí nén hoặc thủy lực cần được khôi phục theo trình tự phù hợp với thiết kế thiết bị. Cần kiểm soát quá trình cấp áp suất để hạn chế nguy cơ chuyển động bất ngờ, rò rỉ hoặc phát sinh sự cố khi hệ thống hoạt động trở lại.

6. Kết luận

Thực hiện LOTO cho hệ thống khí nén và thủy lực không chỉ là khóa nguồn cấp mà còn bao gồm kiểm soát áp suất dư, năng lượng tích trữ và nguy cơ chuyển động ngoài ý muốn. Việc xác định đúng điểm cô lập, sử dụng thiết bị khóa phù hợp và xác minh trạng thái an toàn giúp hạn chế rủi ro trong quá trình bảo trì, sửa chữa.

Doanh nghiệp cần xây dựng quy trình LOTO phù hợp với từng hệ thống, kết hợp huấn luyện người lao động và kiểm tra việc thực hiện. Đây là những yếu tố quan trọng để nâng cao hiệu quả kiểm soát năng lượng nguy hiểm và bảo đảm an toàn trong hoạt động bảo trì công nghiệp.
