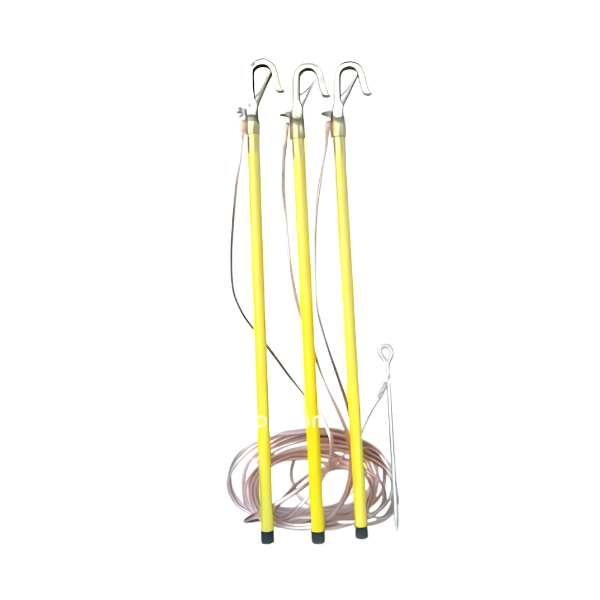

1. Giới thiệu bộ tiếp địa di động 3 pha 220kV VICADI

Bộ tiếp địa di động 3 pha 220kV VICADI là thiết bị chuyên dụng được sử dụng trong công tác an toàn điện khi thực hiện bảo trì, sửa chữa và kiểm tra hệ thống điện cao áp. Thiết bị giúp tạo kết nối tiếp địa cho hệ thống sau khi đã thực hiện các bước cô lập nguồn điện theo quy trình, góp phần bảo vệ người lao động trước nguy cơ điện áp xuất hiện ngoài dự kiến.

Với thiết kế dành cho hệ thống điện 220kV, bộ tiếp địa TĐ-220 được trang bị dây tiếp địa chính, 3 dây nhánh, cọc tiếp đất và 3 sào cách điện. Cấu hình này cho phép kết nối đồng thời với các pha cần tiếp địa, phù hợp với yêu cầu thao tác tại các hệ thống điện cao áp.

Bộ tiếp địa di động 3 pha 220kV VICADI có mã TĐ-220, thương hiệu VICADI, với dây đồng tiết diện 35mm², sào cách điện 3 đoạn dài 4m và cọc tiếp đất dài 0,8m, đáp ứng nhu cầu triển khai thiết bị tiếp địa di động tại hiện trường.

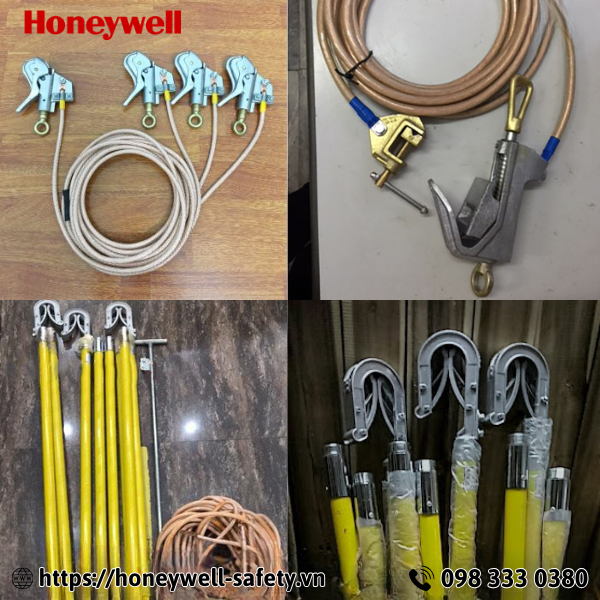

Bộ tiếp địa di động 3 pha 220kV VICADI

>> Xem thêm: Bảo hộ điện – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

2. Tổng quan về bộ tiếp địa di động 3 pha 220kV VICADI

Bộ tiếp địa di động 3 pha 220kV VICADI thuộc nhóm thiết bị an toàn điện được sử dụng để thiết lập liên kết giữa phần cần tiếp địa của hệ thống điện với đất theo quy trình làm việc được phê duyệt.

Bộ tiếp địa di động 3 pha 220kV VICADI gồm dây chính dài 19m, 3 dây nhánh dài 8m, dây đồng tiết diện 35mm², mỏ kẹp có độ mở 5,3cm, cọc tiếp đất dài 0,8m và 3 sào cách điện dạng 3 đoạn với chiều dài 4m.

Các thành phần được bố trí thành một hệ thống tiếp địa di động, hỗ trợ người vận hành thực hiện việc kết nối và tháo lắp thiết bị từ khoảng cách phù hợp, hạn chế việc tiếp cận trực tiếp các vị trí cần thao tác.

3. Đặc điểm nổi bật của bộ tiếp địa di động 3 pha 220kV VICADI

3.1. Thiết kế dành cho hệ thống điện 220kV

Bộ tiếp địa di động 3 pha 220kV VICADI được thiết kế cho công tác tiếp địa di động trong hệ thống điện có điện áp làm việc 220kV. Cấu hình 3 pha giúp thiết bị có thể kết nối với các pha cần tiếp địa theo phương án kỹ thuật của đơn vị vận hành.

Việc sử dụng bộ tiếp địa là một phần trong quy trình an toàn điện và không thay thế cho các bước cô lập, kiểm tra không còn điện hoặc các biện pháp an toàn bắt buộc khác.

3.2. Cấu hình 3 dây nhánh

Bộ tiếp địa di động 3 pha 220kV VICADI được trang bị 3 dây nhánh, mỗi dây dài 8m, kết hợp với dây chính dài 19m. Cấu hình này cho phép triển khai kết nối đến các vị trí tiếp địa khác nhau trong hệ thống điện 3 pha.

Chiều dài dây cần được bố trí phù hợp với vị trí thao tác thực tế, tránh tạo thành các đoạn dây gây vướng hoặc chịu tác động cơ học trong quá trình làm việc.

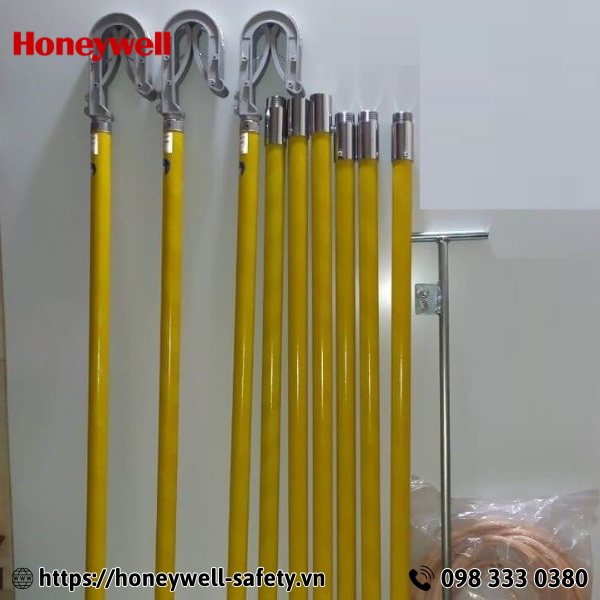

Bộ tiếp địa di động 3 pha 220kV VICADI

>> Xem thêm: Sào cách điện – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

3.3. Dây đồng tiết diện 35mm²

Hệ thống dây tiếp địa sử dụng dây đồng có tiết diện 35mm². Đây là bộ phận quan trọng đảm nhiệm đường dẫn điện từ vị trí cần tiếp địa về hệ thống tiếp đất.

Khi sử dụng, cần kiểm tra tình trạng dây dẫn, đầu nối và các điểm tiếp xúc để đảm bảo không có dấu hiệu đứt gãy, oxy hóa hoặc hư hỏng ảnh hưởng đến khả năng kết nối.

3.4. Sào cách điện 3 đoạn dài 4m

Bộ tiếp địa di động 3 pha 220kV VICADI được trang bị 03 sào cách điện, mỗi sào có cấu tạo 3 đoạn với chiều dài 4m. Sào giúp hỗ trợ thao tác lắp đặt mỏ kẹp vào vị trí cần tiếp địa từ khoảng cách phù hợp.

Thiết kế 3 đoạn cũng giúp thuận tiện hơn trong quá trình thu gọn, vận chuyển và bảo quản thiết bị sau khi hoàn thành công việc.

3.5. Mỏ kẹp có độ mở 5,3cm

Mỏ kẹp của bộ tiếp địa có độ mở 5,3cm, hỗ trợ kết nối với các vị trí tiếp địa có kích thước tương thích.

Trước khi triển khai, cần kiểm tra kích thước điểm tiếp xúc và khả năng tương thích của mỏ kẹp với thiết bị thực tế. Mỏ kẹp phải được lắp chắc chắn và đảm bảo tiếp xúc phù hợp theo yêu cầu kỹ thuật.

3.6. Cọc tiếp đất dài 0,8m

Bộ tiếp địa di động 3 pha 220kV VICADI đi kèm cọc tiếp đất dài 0,8m, hỗ trợ thiết lập điểm kết nối với hệ thống tiếp đất tại hiện trường.

Cọc cần được lắp đặt tại vị trí và theo phương pháp được quy định trong phương án làm việc, đồng thời đảm bảo điều kiện tiếp địa đáp ứng yêu cầu kỹ thuật của hệ thống.

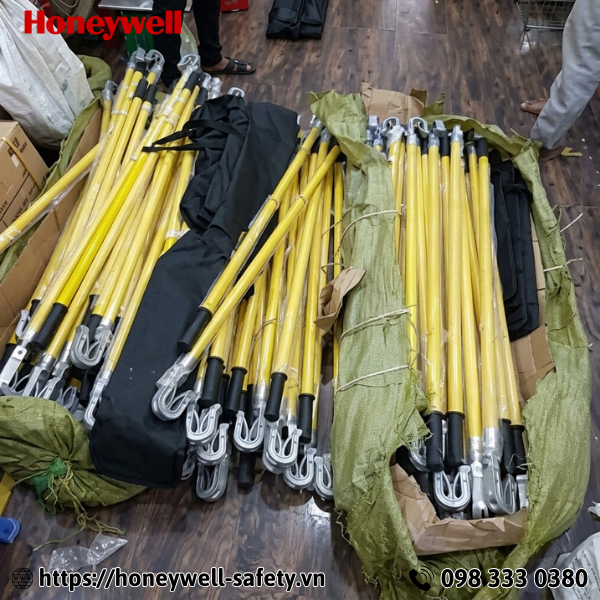

Bộ tiếp địa di động 3 pha 220kV VICADI

4. Hướng dẫn sử dụng và bảo quản

Trước khi sử dụng, cần kiểm tra toàn bộ bộ tiếp địa gồm dây chính, dây nhánh, mỏ kẹp, sào cách điện, cọc tiếp đất và các điểm kết nối. Không sử dụng thiết bị nếu phát hiện dây bị hư hỏng, mỏ kẹp biến dạng, sào có vết nứt hoặc các bộ phận có dấu hiệu bất thường.

Việc lắp đặt và tháo bộ tiếp địa phải được thực hiện bởi nhân sự có chuyên môn, theo đúng quy trình an toàn điện và phương án công tác của đơn vị. Người thao tác cần sử dụng đầy đủ các phương tiện bảo vệ cá nhân phù hợp với cấp điện áp và điều kiện làm việc.

Trong quá trình lắp đặt, cần sử dụng sào cách điện đúng kỹ thuật để đưa mỏ kẹp vào vị trí tiếp địa. Các điểm kết nối phải được kiểm tra để đảm bảo chắc chắn trước khi bắt đầu công việc.

Sau khi hoàn thành, tháo bộ tiếp địa theo đúng trình tự kỹ thuật được quy định. Không tự ý thay đổi cấu tạo, nối thêm dây hoặc sử dụng các bộ phận không tương thích với hệ thống.

Sau khi sử dụng, cần vệ sinh và kiểm tra thiết bị, đặc biệt là dây đồng, mỏ kẹp và bề mặt sào cách điện. Bảo quản bộ tiếp địa tại nơi khô ráo, sạch sẽ, tránh độ ẩm, hóa chất và các tác động cơ học có thể làm ảnh hưởng đến thiết bị.

5. Vì sao nên lựa chọn bộ tiếp địa di động 3 pha 220kV VICADI?

Bộ tiếp địa di động 3 pha 220kV VICADI là giải pháp phù hợp cho các đơn vị cần thiết bị tiếp địa phục vụ công tác trên hệ thống điện 220kV. Bộ sản phẩm được cấu hình đầy đủ với dây chính, 3 dây nhánh, mỏ kẹp, cọc tiếp đất và sào cách điện.

Sự kết hợp giữa dây đồng tiết diện 35mm², sào cách điện 3 đoạn và cấu hình 3 pha giúp bộ thiết bị đáp ứng nhu cầu triển khai tiếp địa di động tại các công trình và hệ thống điện cao áp.

Khi lựa chọn thiết bị tiếp địa, doanh nghiệp cần căn cứ vào điện áp hệ thống, cấu hình điểm tiếp địa, yêu cầu dòng sự cố, phương án làm việc và các tiêu chuẩn kỹ thuật áp dụng để lựa chọn bộ tiếp địa phù hợp.

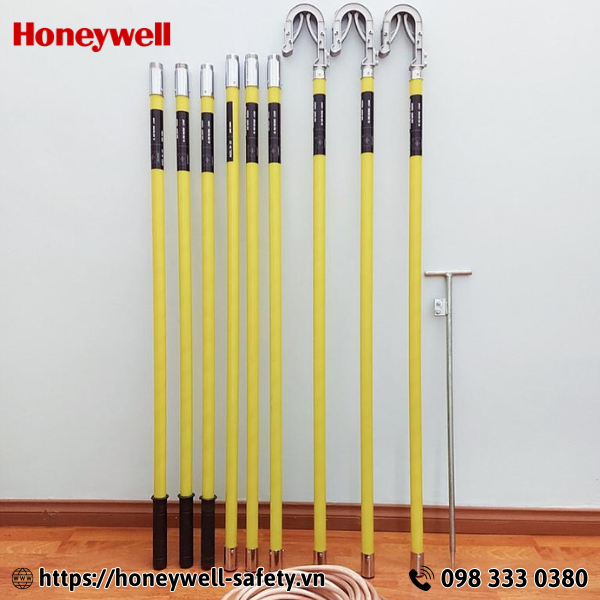

Bộ tiếp địa di động 3 pha 220kV VICADI
