1. Giới thiệu tiếp địa 3 pha di động 110kV VICADI

Tiếp địa 3 pha di động 110kV VICADI là thiết bị chuyên dụng phục vụ công tác an toàn điện trong quá trình kiểm tra, bảo trì và sửa chữa hệ thống điện cao áp. Bộ tiếp địa được sử dụng để thiết lập kết nối giữa các pha cần tiếp địa và hệ thống tiếp đất theo phương án kỹ thuật, góp phần hạn chế các nguy cơ do điện áp xuất hiện ngoài dự kiến trong quá trình làm việc.

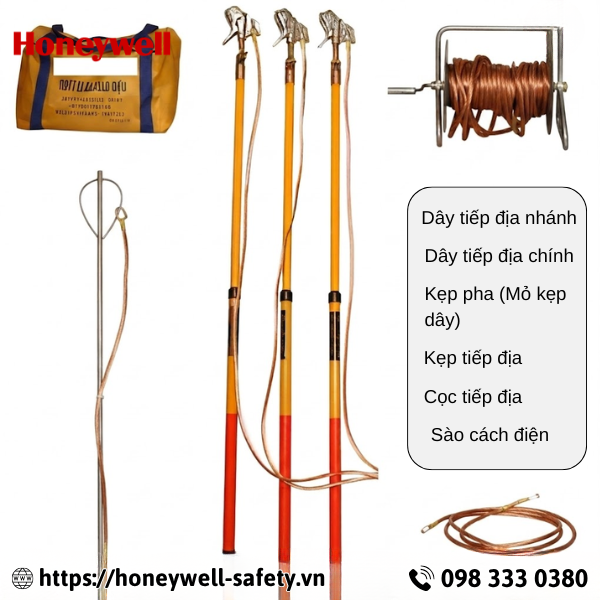

Bộ thiết bị được cấu hình với 03 dây tiếp địa nhánh bằng đồng đỏ, 01 dây tiếp địa chính, 03 kẹp pha, 01 kẹp tiếp địa, cọc tiếp địa và 03 sào cách điện. Cấu hình 3 pha cho phép triển khai đồng thời trên các vị trí pha theo yêu cầu của hệ thống điện.

Tiếp địa 3 pha di động 110kV VICADI phù hợp với các đơn vị quản lý vận hành điện, trạm biến áp, nhà máy điện và các công trình điện cao áp cần trang bị thiết bị tiếp địa di động chuyên dụng.

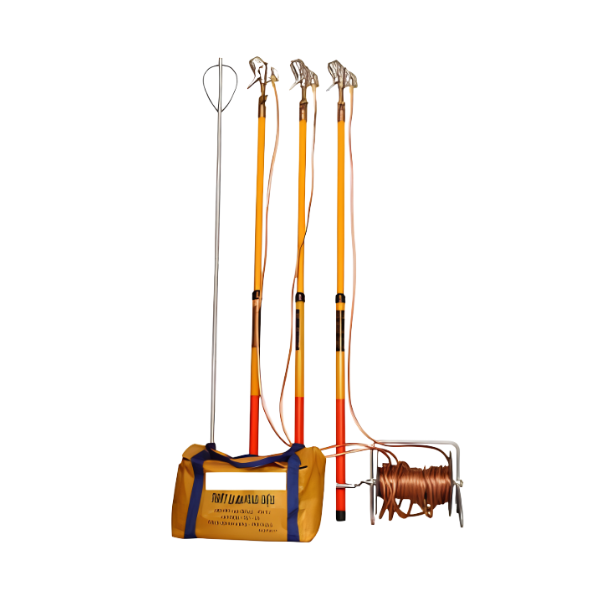

Tiếp địa 3 pha di động 110kV VICADI

>> Xem thêm: Sào cách điện – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

2. Tổng quan về bộ tiếp địa 3 pha di động 110kV VICADI

Tiếp địa 3 pha di động 110kV VICADI được thiết kế để hỗ trợ thiết lập kết nối tiếp địa tại hiện trường sau khi hệ thống đã được cô lập và thực hiện đầy đủ các bước kiểm tra an toàn theo quy trình làm việc với điện cao áp.

Hệ thống sử dụng dây tiếp địa bằng đồng đỏ tiết diện 25mm², gồm 03 dây nhánh dài tiêu chuẩn 5m/dây và 01 dây chính dài tiêu chuẩn 15m. Các dây được kết hợp với kẹp pha bằng hợp kim đồng nhôm và kẹp tiếp địa bằng đồng vàng để tạo thành hệ thống kết nối hoàn chỉnh.

Tiếp địa 3 pha di động 110kV VICADI còn được trang bị 03 sào cách điện bằng Bakelite, phần cách điện có đường kính từ Ø32–Ø38mm, chiều dài 1,4m, hỗ trợ người thao tác thực hiện kết nối với vị trí pha theo phương án an toàn.

3. Cấu tạo và đặc điểm nổi bật

3.1. Cấu hình tiếp địa 3 pha

Tiếp địa 3 pha di động 110kV VICADI được thiết kế với 03 dây tiếp địa nhánh kết nối đến các pha cần tiếp địa và 01 dây tiếp địa chính kết nối về điểm tiếp đất.

Cấu hình này phù hợp với yêu cầu triển khai tiếp địa đồng thời cho hệ thống điện 3 pha, giúp người vận hành có đầy đủ các thành phần cần thiết để thiết lập hệ thống tiếp địa di động tại hiện trường.

3.2. Dây đồng đỏ tiết diện 25mm²

Hệ thống dây tiếp địa sử dụng đồng đỏ tiết diện 25mm². Dây nhánh có chiều dài tiêu chuẩn 5m/dây, trong khi dây chính dài 15m, đáp ứng nhu cầu bố trí dây tại các vị trí làm việc theo cấu hình của bộ thiết bị.

Các dây tiếp địa là thành phần quan trọng của hệ thống, vì vậy cần thường xuyên kiểm tra tình trạng dây, đầu nối và các điểm tiếp xúc trước khi đưa vào sử dụng.

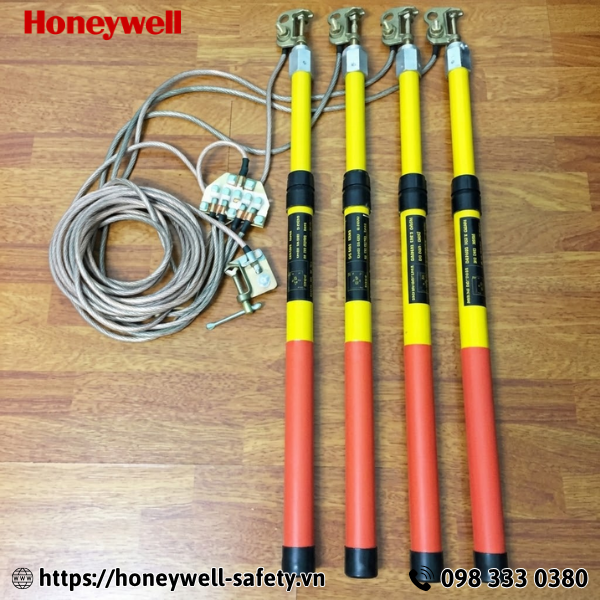

Tiếp địa 3 pha di động 110kV VICADI

>> Xem thêm: Bảo hộ điện – HONEYWELLSAFETY .VN | 100% SẢN PHẨM CHÍNH HÃNG – GIÁ TẬN GỐC

3.3. Kẹp pha hợp kim đồng nhôm

Tiếp địa 3 pha di động 110kV VICADI đi kèm 03 kẹp pha, được chế tạo từ hợp kim đồng nhôm, có độ mở kẹp 38mm và khối lượng khoảng 600g/cái.

Kẹp pha được sử dụng để kết nối dây tiếp địa với vị trí pha cần tiếp địa. Khi thao tác, cần đảm bảo kẹp được lắp đúng vị trí và tạo tiếp xúc chắc chắn theo yêu cầu kỹ thuật.

3.4. Kẹp tiếp địa bằng đồng vàng

Tiếp địa 3 pha di động 110kV VICADI được trang bị 01 kẹp tiếp địa bằng đồng vàng, có độ mở 30mm và khối lượng khoảng 380g.

Kẹp tiếp địa đóng vai trò kết nối dây tiếp địa chính với điểm tiếp đất. Việc lựa chọn vị trí và phương pháp kết nối cần tuân thủ phương án kỹ thuật của đơn vị vận hành.

3.5. Cọc tiếp địa bằng thép dài 1m

Cọc tiếp địa được làm bằng thép, đường kính Ø14mm, chiều dài 1m và khối lượng khoảng 1.500g.

Cọc được sử dụng để tạo điểm kết nối với đất trong cấu hình tiếp địa di động. Điều kiện đất, vị trí đóng cọc và yêu cầu về điện trở tiếp địa cần được xác định theo quy trình kỹ thuật áp dụng tại công trường.

3.6. Sào cách điện Bakelite

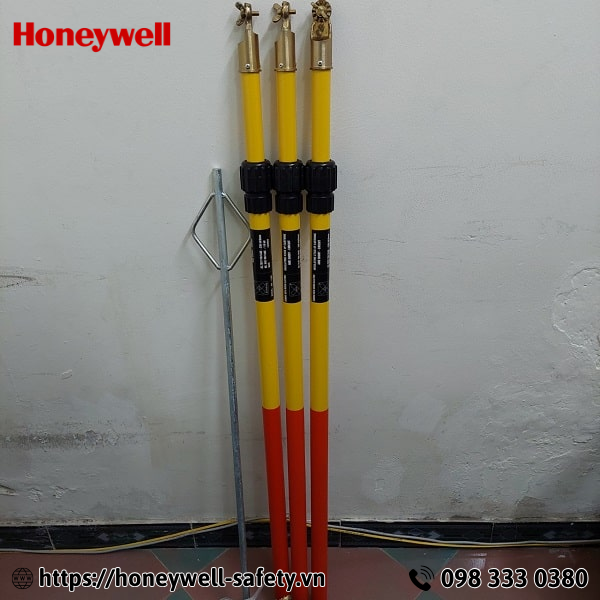

Tiếp địa 3 pha di động 110kV VICADI bao gồm 03 sào cách điện bằng Bakelite, phần cách điện có đường kính Ø32–Ø38mm và chiều dài 1,4m.

Sào cách điện hỗ trợ người thao tác đưa kẹp pha đến vị trí cần kết nối mà không phải tiếp cận trực tiếp điểm thao tác. Đây là thành phần quan trọng khi triển khai bộ tiếp địa trong môi trường điện cao áp.

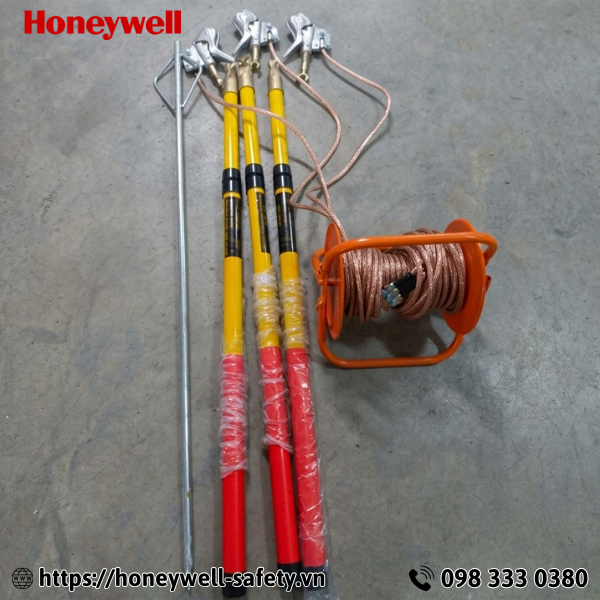

Tiếp địa 3 pha di động 110kV VICADI

4. Hướng dẫn sử dụng và bảo quản

Trước khi sử dụng, cần kiểm tra toàn bộ bộ tiếp địa, bao gồm dây đồng, kẹp pha, kẹp tiếp địa, cọc tiếp đất và sào cách điện. Đặc biệt cần kiểm tra dây có bị đứt, sờn hoặc hư hỏng hay không; các kẹp có bị biến dạng hoặc ăn mòn hay không; sào cách điện có xuất hiện vết nứt, hư hỏng hoặc nhiễm bẩn hay không.

Việc lắp đặt bộ tiếp địa phải được thực hiện theo đúng quy trình an toàn điện của đơn vị. Chỉ nhân sự được đào tạo và phân công mới được phép thực hiện thao tác trên hệ thống điện cao áp.

Khi sử dụng, cần triển khai các bộ phận theo đúng trình tự kỹ thuật, đảm bảo các điểm tiếp xúc được kết nối chắc chắn. Sào cách điện phải được sử dụng đúng mục đích và điều kiện làm việc cho phép.

Sau khi hoàn thành công việc, cần tháo bộ tiếp địa theo đúng trình tự quy định. Không tự ý thay đổi cấu tạo, nối thêm dây hoặc thay thế các bộ phận bằng linh kiện không tương thích.

Sau khi sử dụng, vệ sinh và kiểm tra các bộ phận trước khi cất giữ. Dây đồng, kẹp và các phụ kiện kim loại nên được bảo quản ở nơi khô ráo, tránh hóa chất ăn mòn. Sào cách điện cần được giữ sạch, khô và tránh va đập mạnh trong quá trình vận chuyển, bảo quản.

5. Vì sao nên lựa chọn tiếp địa 3 pha di động 110kV VICADI?

Tiếp địa 3 pha di động 110kV VICADI được cấu hình đầy đủ các thành phần phục vụ công tác tiếp địa tại hiện trường, từ dây tiếp địa chính, dây nhánh, kẹp pha, kẹp tiếp địa, cọc tiếp đất đến sào cách điện.

Việc sử dụng 03 dây nhánh đồng đỏ 25mm², kết hợp dây chính 15m và hệ thống sào cách điện Bakelite giúp bộ thiết bị phù hợp với nhiều phương án triển khai tiếp địa trên hệ thống điện cao áp.

Đối với các đơn vị vận hành lưới điện và công trình điện 110kV, việc trang bị bộ tiếp địa di động phù hợp giúp hỗ trợ quy trình kiểm soát rủi ro điện trong quá trình công tác. Khi lựa chọn, cần căn cứ vào cấp điện áp, dòng sự cố dự kiến, điểm đấu nối, cấu hình hệ thống và yêu cầu kỹ thuật của đơn vị.

Tiếp địa 3 pha di động 110kV VICADI
